Рекомендации по работе с ИНСИ-БЛОКом

Многие десятилетия производства и эксплуатации автоклавных газобетонных изделий показали, что стеновые блоки из этого материала являются самыми легкими из всех видов бетона, при прочности, достаточной для возведения зданий, начиная от индивидуальных жилых домов и заканчивая самонесущими стенами в многоэтажных каркасных домах. Автоклавные газобетонные блоки, «ИНСИ-блоки», производства «Завода автоклавного газобетона» выпускаются по ГОСТ 31360-2007 (в замен 21520-89). «ИНСИ-БЛОКи» выпускаются на новейшем европейском оборудовании, что способствует высокому качеству и точной геометрии блоков.

Видео строительства из газобетона

Безопасность применения блоков подтверждается - санитарно-эпидемиологическим заключением.

Качество выпускаемой продукции подтверждено сертификатом соответствия ГОСТ Р.

Основные физико-механические характеристики ИНСИ блоков приведены в таблице:

Марка по плотности (кг/м3) D400 D500 D600
Класс прочности B2,0 B2.5 B3,5
Марка по морозостойкости (цикл) ГОСТ 31359 F100 F 100 F100
Коэффициент теплопроводность в сухом состоянии (Вт/м°С) 0,096 0,12 0,14
Расчетный коэффициент теплопроводности при равновесной влажности 4%/ 5% (Вт/м°С) 0,113
0,117
0,141
0,147
0,160
0,183
Коэффициент паропроницаемости (мг/(м*ч*ПА)) 0,23 0,20 0,16
Усадка при высыхании не более (мм/м) 0,5 0,5 0,5

Огнестойкость газоблоков.

По результатам проведенных в ИЦ «Огнестойкость» ЦНИИСК испытаний образцов стены несущей из «ИНСИ-блоков» марки III-В2.5D500F35-1 (ГОСТ 21520-89) толщиной 200мм под распределенной нагрузкой 10т/мп, предел огнестойкости составляет не менее REI 150.

Номенклатура выпускаемых блоков приведена в таблице:

Блоки стеновые Блоки стеновые Блоки стеновые
Маркировка Геометрические размеры, мм Форма
высота толщина длина
100 - 500 - 2,5
100 - 600 - 3,5
250 100 625 Прямоугольная
150 - 500 - 2,5
100 - 600 - 3,5
250 150 625 Паз-гребень
200 - 500 - 2,5
200 - 600 - 3,5
250 200 625 Паз-гребень
240 - 500 - 2,5*
240 - 600 - 3,5*
250 240* 625 Паз-гребень
300 - 500 - 2,5
300 - 600 - 3,5
250 300 625 Паз-гребень
400 - 500 - 2,5
400 - 600 - 3,5
250 400 625 Паз-гребень
480 - 500 - 2,5*
480 - 600 - 3,5*
250 480* 625 Паз-гребень

* данные блоки выпускаются по согласованию с заказчиком

Отклонения геометрических параметров и показателей внешнего вида не превышают значений, указанных в таблице:

Наименование отклонения геометрического параметра Предельное отклонение, мм. блоков для кладки на клею
По высоте ±1
По длине и толщине ±2
Отклонение от прямоугольной формы (разность длин диагоналей) 2
Искривление граней и ребер 1

U-образные блоки для монолитных перемычек.

Блоки ячеисто-бетонные не армированные лотковые предназначены для применения в качестве несъемной опалубки при устройстве монолитных перемычек в наружных и внутренних стенах жилых и общественных зданий.

Блоки изготавливают из ячеистого бетона класса по прочности не ниже В2,5, марки по плотности не менее D 500, и марки по морозостойкости F100 (ГОСТ 31359-2007) Номенклатура выпускаемых заводом блоков представлена в таблице:

Вид Маркировка Геометрические размеры блока/паза, мм
высота толщина длина
Блоки стеновые U - блок 200
U - блок 300
U - блок 400
250/200 200/150
300/250
400/350
600/600

U–образные блоки производятся с допуском по ширине и высоте ± 3мм, по длине ± 50 мм.

Фундаменты для стен из ячеистых блоков.

Проектирование фундаментов выполняют по СНиП 2.02.01-83*. и соответствующим пособиям с учетом результатов инженерно-геологических изысканий и объемно-планировочного решения здания. Зарубежный и отечественный опыт показывает, что оптимальной конструкцией фундамента является железобетонная плита. Заглубленная часть здания, опираемая на сплошную железобетонную плиту может быть выполнена как из монолитного бетона, так и из бетонных блоков различных видов.

В последнем случае по верхнему обрезу кладки из блоков в обязательном порядке должен быть устроен монолитный обвязочный железобетонный пояс.

При выполнении обвязочного пояса стен подвала из кирпича выполняется армирование первого ряда блоков. Площадь сечения арматуры должна составлять не менее 0,75 см² класса А400 (например, 2 продольные арматуры d=8АIII).

Стены подвала или цоколя должны иметь горизонтальную и вертикальную гидроизоляцию, предохраняющую от увлажнения атмосферными осадками, талыми водами, от капиллярного подсоса влаги.

Для защиты стен надземной части здания, от влаги в период таяния снега - превышение фундамента над отмосткой должно быть не менее 500 мм.

Правила при возведении стен зданий из «ИНСИ-блоков».

При возведении зданий из блоков следует выполнять требования, предъявляемые к каменным конструкциям СНиП II- 22-81, Пособию к СНиП 2.03.01, СТО 501-52-01-2007.

Толщина стен строящегося здания назначаться не только из условия прочности, но и из условия требуемого теплосопротивления. Расчет толщины стены должен соответствовать требованиям СНиП 23-02-2003. Расчетные коэффициенты теплопроводности при равновесной влажности 4% соответствуют режиму эксплуатации А зданий с сухим режимом эксплуатации в сухой и нормальной климатических зонах влажности и зданий с нормальным режимом эксплуатации в сухой климатической зоне влажности). Для всех остальных наружных стен из «ИНСИ-блоков» принимают расчетный коэффициент теплопроводности при равновесной влажности 5%. В таблице 5 приведены данные теплотехнических расчетов стен из «ИНСИ-блоков» плотности D 500. Типу помещений «1» соответствуют жилые, лечебно-профилактические и детские учреждения, интернаты, гостиницы и общежития; к типу помещений «2» относятся общественные (кроме помещений типа «1»), административные и бытовые здания. Для помещений типа «1» принята температура внутреннего воздуха +20ºС. Для помещений типа «2» принята температура внутреннего воздуха +18ºС.

Расчетное сопротивление теплопередаче стены из «ИНСИ-блоков».


п/п
Областной город России Условия эксплуатации Тип помещений Rо
тр,
м2°С/В
т
Расчетное сопротивление теплопередаче, м2°С/Вт
Толщина стены из ИНСИ блоков без утепления, в мм Толщина стены из ИНСИ блоков в мм с дополнительным утеплением минерало-ватными плитами толщиной 50 мм /100мм
300 400 500 600 200 300 400
1 Екатеринбург А 1 3,49 2,31 3,02 3,73 4,44 2,8 / 3,99 3,51 / 4,7 4,21 / 5,4
2 2,85
2 Уфа А 1 3,49 2,31 3,02 3,73 4,44 2,8 / 3,99 3,51 / 4,7 4,21 / 5,4
2 2,73
3 Тюмень А 1 3,49 2,31 3,02 3,73 4,44 2,8 / 3,99 3,51 / 4,7 4,21 / 5,4
2 2,90
4 Челябинск А 1 3,49 2,31 3,02 3,73 4,44 2,8 / 3,99 3,51 / 4,7 4,21 / 5,4
2 2,80
5 Ижевск А 1 3,49 2,31 3,02 3,73 4,44 2,8 / 3,99 3,51 / 4,7 4,21 / 5,4
2 2,77
6 Оренбург А 1 3,49 2,31 3,02 3,73 4,44 2,8 / 3,99 3,51 / 4,7 4,21 / 5,4
2 2,67
7 Курган А 1 3,49 2,31 3,02 3,73 4,44 2,8 / 3,99 3,51 / 4,7 4,21 / 5,4
2 2,86
8 Пермь Б 1 3,51 2,22 2,9 3,58 4,26 2,63 / 3,72 3,31 / 4,4 3,99 / 5,1
2 2,85
9 Нижний Тагил Б 1 3,51 2,22 2,9 3,58 4,26 2,63 / 3,72 3,31 / 4,4 3,99 / 5,1
2 2,86

Для расчета стены из «ИНСИ-блоков» без утепления принята конструкция согласно таблице:

Слой Наименование слоев Характеристики слоев
Толщина Δ, м λ , Вт / (м° С)
1 Наружная тонкослойная штукатурка 0,01 0,70 (0,87)
2 Газобетон 500кг/м3 на клеевом составе 0,141 (0,147)
3 Внутренняя штукатурка 0,01 0,70 (0,87)

В скобках даны данные для режимов эксплуатации «Б»

Для расчета стены из «ИНСИ-блоков» с утеплением принята конструкция согласно таблице:

Слой Наименование слоев Характеристики слоев
Толщина Δ, м λ , Вт / (м° С)
1 Наружная тонкослойная штукатурка 0,01 0,70 (0,87)
1 Плита Fasad Batts ROCKWOOL 145кг/м3 0,05 /0,1 0,042 (0,046)
2 Газобетон 500кг/м3 на клеевом составе 0,141 (0,147)
3 Внутренняя штукатурка 0,01 0,70 (0,87)

В скобках даны данные для режимов эксплуатации «Б»

Масса одного блока при кладке без применения средств малой механизации не должна быть более 45 кг.

При работе с ячеистым бетоном требуется осторожность и аккуратность. Запрещается производить погрузку блоков навалом и разгрузку их сбрасыванием.

Прежде всего, следует обратить внимание на хранение блоков. Поддоны с блоками необходимо устанавливать на выровненное основание, защищенное от почвенной влаги. Высота складирования не более 2 ярусов. При длительном хранении незащищенный ячеистый бетон нужно укрывать от дождя или снега изоляционными материалами (брезентом, толем, полиэтиленовой пленкой). Клей для кладки должен храниться в защищенном от влаги состоянии при температуре не ниже +5°С.

Подачу блоков к месту укладки можно осуществлять на поддонах с помощью крана или средствами малой механизации, которые легко изготовить на месте (двухколесные тачки, трехколесные тележки).

Блоки стеновые

Элементы несущего каркаса

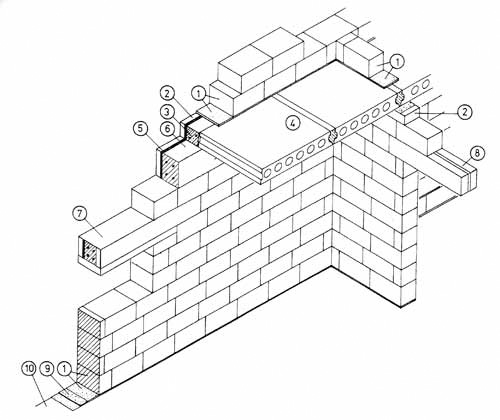

Кладку «ИНСИ-блоков» рекомендуется начинать с углов здания, рядами по всему периметру. Перед укладкой блоков первого ряда необходимо обеспечить его гидроизоляцию (1 – 2 слоя рубероида укладывается на фундамент). Рис. 1. Все блоки первого ряда укладываются на песчано-цементный раствор в соотношении 1:3 толщиной не более 30 мм. Рис. 2. После укладки первого ряда необходимо удалить все неровности с помощью рубанка или шлифовальной доски. Следует строго следить за правильностью высоты рядов с самого начала ведения кладки с помощью натянутого шнура-причалки и горизонтального и вертикального уровней или лазерных координаторов.

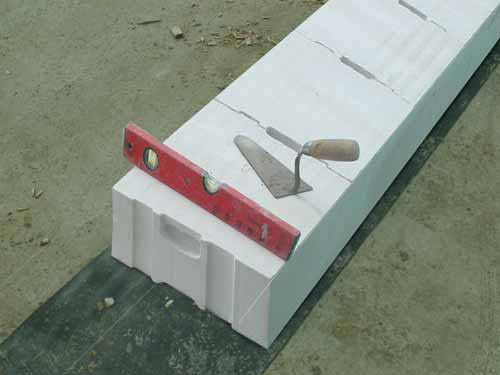

Перед укладкой блоки нужно очистить от пыли, грязи (снега и наледи зимой), а битые или с отколотыми кромками и углами отложить. В дальнейшем, подвергнув их механической обработке простейшим инструментом (ручной ножовкой или пилой, рубанком для снятия фасок, угловым шаблоном для направления реза), блоки можно будет использовать при кладке простенков фронтонов или во внутренних стенах.

Рис.1

Блоки стеновые

Рис.2

«ИНСИ-блоки» выпускаются с геометрической точностью ±1,5-2,0 мм. Кладка выполняется на клеевом растворе на основе сухой смеси заводского изготовления. Сухая смесь состоит из песка, цемента, водоудерживающей, пластифицирующей и гидрофобных добавок. Толщина шва не должна превышать 2-5мм.

Возможно выполнять кладку на легком растворе. Толщина швов 8-10мм. Допускается кладка на цементно-песчаном растворе, толщина горизонтальных швов принимается от 10 мм и не более 15 мм, в среднем 12 мм в пределах высоты этажа. Толщина вертикальных швов (если нет паз гребня) принимается от 8 до 15 мм, в среднем 10 мм. Необходимо учитывать, что применение кладочных растворов влечет к снижению сопротивления теплопередачи стены. При производстве кладочных работ в сухую погоду необходимо предварительное увлажнение блоков.

Раствор для кладки стен из блоков рекомендуется приготавливать на месте строительства из готовых сухих смесей, доставляемых с завода, или из вяжущего, заполнителя и добавок. Клеевой раствор готовится согласно инструкции напечатанной на мешке, а строительный раствор согласно Инструкции СН 290. Готовый раствор (клей) выгружают в бадью, а затем с помощью специальной емкости, кельмы, или совка распределяют по длине стены, выравнивая постель зубчатой кромкой кельмы. Блок опускают на раствор (клей) сверху, избегая горизонтальной подвижки более 5 мм. Выдавившийся раствор (клей) снимают скребком сразу же, не допуская его схватывания. Рихтуют блоки покачиванием или подбивкой резиновым молотком. Швы должны быть тщательно заполнены клеем.

При кладке необходимо соблюдать правила перевязки. Вертикальные швы следующих рядов кладки выполняются со смещением не менее 0,4 высоты блока. При кладке стен в два блока – перевязка вертикальных швов «плашковая» рис 3.

Блоки стеновые

перевязка «плашковая»

  1. наружный плашковый ряд.
  2. внутренний плашковый ряд.

Рис.3

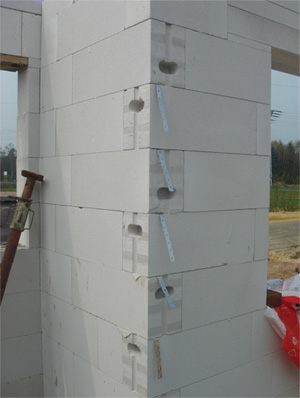

Глубина «плашковой» перевязки должна составлять не менее100 мм. Сопряжения стен разных направлений следует устраивать только наклонной штрабой с глубиной перевязки не менее 200мм (вертикальная шраба не допускается). Внутренние стены и перегородки возводят по тем же правилам, что и наружные стены. Сопряжение наружных и внутренних стен выполняют перевязкой блоков на глубину не менее 200 мм. Примыкание перегородок к стенам устраивают с применением гибких связей из стальных полос, заранее закрепляемых в соответствующих местах в швах стен рис.4.

Блоки стеновые

Рис.4

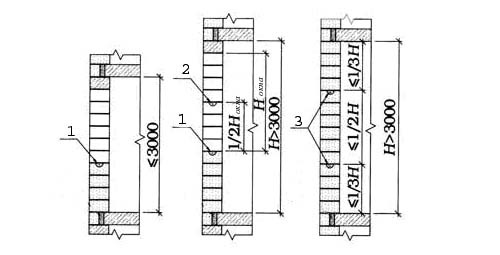

Необходимость армирования кладки и места расположения арматуры указываются в проекте. Если в проекте не указаны места армирования, необходимо предусмотреть устройство конструктивного армирования в плоскости кладки стен: армопояса в уровне перекрытий, на глухих участках стен, а также во всех случаях по высоте кладки при расстоянии в свету между перекрытиями более 3,0 м. (рис.6). Кроме того, армопояс пояс следует устраивать в пределах верхнего ряда кладки по периметру наружных и внутренних стен, включая фронтоны.

Дополнительное конструктивное армирование должно быть предусмотрено в подоконной зоне рис. 5. В подоконной зоне арматура укладывается в заранее прорезанные в кладке пазы. Арматура, уложенная в пазы, должна быть полностью утоплена в клеевом составе. Площадь сечения арматуры должна составлять не менее 0,75 см² класса АIII (например, 2 продольные арматуры d=8АIII). При невозможности размещения двух стержней по ширине допускается армировать кладку одной продольной арматурой с эквивалентной площадью сечения ( d=10АIII ). Арматура заводится в простенки на расстояние не менее 600мм от грани оконного проема.

Блоки стеновые

армирование в штрабе рядовых блоков;

1 - кладка стены; 2 - подоконный ряд блоков; 3 - конструктивная арматура; 4 - бетон (раствор); 5 - лотковые блоки; 6 - теплоизоляционный вкладыш

Рис.5

Блоки стеновые

Рис.4

1 - конструктивное армирование кладки подоконной зоны; 2 - Конструктивное армирование кладки в пределах высоты простенка; 3 - Конструктивное армирование кладки глухого участка стены при расстоянии между перекрытиями в свету более 3 м

Для укладки арматуры в определенных рядах кладки выполняются горизонтальные штробы, которые затем заполняются кладочным раствором. Арматура укладывается в эти штробы так, чтобы полностью покрылась раствором и не выступала над поверхностью блоков. Для исключения откалывания бетона, штробы рекомендуется устраивать на расстоянии не менее 60 мм. от боковых граней блоков.

Конструктивное армирование кладки выполняют арматурой по ГОСТ 5781-82, ГОСТ 10884-94, принимая число стержней по ширине кладки не менее двух. При высоте этажа от пола до потолка более 3м по всему периметру наружных стен в двух уровнях (уровне подоконной зоны и в уровне верха перемычек).

Выполнить в штрабе рядовых блоков подоконной зоны и верха перемычек, арматура полностью утоплена в клеевом составе, количество ее в зависимости от ширины стены. Площадь сечения арматуры каркаса одного уровня не менее 75 мм2 (например, 2 продольные арматуры d=8АIII). При невозможности размещения двух стержней по ширине допускается армировать кладку одной продольной арматурой с эквивалентной площадью сечения (d=10АIII).

Замкнутый армопояс в пределах предпоследнего ряда кладки парапета по периметру наружных и внутренних стен, включая фронтоны и другие элементы. Стержни армопояса в продольных и поперечных стенах укладываются в специально прорезанные штробы, штробы заполняются клеем. В углах производят сварку стержней.

«ИНСИ-блоки» хорошо обрабатываются механическим инструментом. При необходимости выполнения сложных геометрических форм с криволинейными и иными очертаниями, а также участков стен, размеры которых не кратны размеру блока, не стандартное изделие могут быть получены путем резки с помощью механических и ручных пил.

Оконные и дверные перемычки и проемы.

Проемы в стенах перекрывают сборными брусковыми перемычками или сборно- монолитными перемычками.

Сборно-монолитные перемычки выполняются с помощью несъемной опалубки из U-образных блоков. Размеры определяются расчетом. При расчете сборно-монолитной перемычки не принимают в расчет опалубку из U-образных блоков. Перемычки изготовляются из тяжелого бетона марки по прочности М200. Арматурный каркас – из арматурной стали класса АIII. Сборно-монолитные перемычки разработаны в альбоме технических решений, выполненных ООО «ИНСИПРОЕКТ» шифра 168/2008. Монтаж сборных перемычек в зависимости от их размера и веса выполняется как вручную, так и с помощью грузоподъемных механизмов. Перемычки укладываются на тот тип раствора, который применяется для кладки стен. Сочетание различных типов растворов для ведения кладки и опирания перемычек не допускается.

В таблицах 8, 9, 10, 11 приведены данные полученные при расчете зданий, выполненных из «ИНСИ-блоков» марки по средней плотности D500, класса по прочности B2,5 на клею марки М50. Высота этажа принята равной 3 м, пролет железобетонной плиты перекрытия 6 м. Плиты опираются на стены не менее 125мм. Перекрытие верхнего этажа и стропила кровли выполнены из деревянного бруса. Утепление чердачного перекрытия выполнено минераловатным утеплителем. Покрытие кровли - листы металлочерепицы. Расчеты выполнены для условий строительства г. Челябинска (III снеговой район).

Простенки стены толщиной 400мм для двухэтажного здания в несущей наружной рекомендуется выполнять шириной согласно таблице 8. Простенки стены толщиной 400мм для трехэтажного здания рекомендуется выполнять шириной согласно таблице 9.

Простенки стены толщиной 500мм для двухэтажного здания в несущей наружной стене рекомендуется выполнять шириной согласно таблице 10.

Простенки стены толщиной 500мм для трехэтажного здания в несущей наружной стене рекомендуется выполнять шириной согласно таблице 11.

Минимальная толщина внутренней стены при условии опирания на нее с двух сторон плит перекрытия двухэтажного здания (высотой не более 8м) принимается не менее 300мм. Для двухэтажного здания при толщине внутренней несущей стены 300мм минимальный простенок рекомендуется выполнять шириной не менее 1,8м (при ширине дверного проема не более 0,9м). При высоте этажа 3 метра и менее минимальный простенок можно увеличить до ширины 1,2м.

Рекомендованная ширина оконных простенков из «ИНСИ-блоков» при толщине наружной несущей стены 400 мм для двухэтажного здания.

Ширина простенка, м Ширина оконного проема, м
0,9 1,2 1,5 1,8 2,1
0,6 + - - - -
0,9 + + + + -
1,2 + + + + +
1,5 + + + + +

«+» - рекомендуется к применению.

«−» - не рекомендуется к применению

Рекомендованная ширина оконных простенков из «ИНСИ-блоков» при толщине наружной несущей стены 400 мм для трехэтажного здания.

Ширина простенка, м Ширина оконного проема, м
0,9 1,2 1,5 1,8 2,1
0,6 - - - - -
0,9 + + - - -
1,2 + + + + -
1,5 + + + + +

«+» - рекомендуется к применению.

«−» - не рекомендуется к применению

Рекомендованная ширина оконных простенков из «ИНСИ-блоков» при толщине наружной несущей стены 500 мм для трехэтажного здания.

Ширина простенка, м Ширина оконного проема, м
0,9 1,2 1,5 1,8 2,1
0,6 + + + - -
0,9 + + + + +
1,2 + + + + +
1,5 + + + + +

«+» - рекомендуется к применению.

«−» - не рекомендуется к применению

Рекомендованная ширина оконных простенков из «ИНСИ-блоков» при толщине наружной несущей стены 500 мм для двухэтажного здания.

Ширина простенка, м Ширина оконного проема, м
0,9 1,2 1,5 1,8 2,1
0,6 + + + + +
0,9 + + + + +
1,2 + + + + +
1,5 + + + + +

«+» - рекомендуется к применению.

«−» - не рекомендуется к применению

В стенах из «ИНСИ-блоков» дверные и оконные проемы не имеют четвертей. Крепление деревянных коробок производится оцинкованными гвоздями или металлическими ершами. Зазоры между проемом и оконной (дверной) коробкой тщательно заполняются эффективным утеплителем с установкой упругих прокладок, а откосы оштукатуриваются. Подоконную часть наружной стены следует защищать сливом из кровельной стали.

Перекрытия.

Опирание плит перекрытия на стену должно осуществляться через распределительный пояс, шириной 250 мм и толщиной минимум 120 мм. Распределительный пояс выполняется на всю длину опирания диска перекрытия на стену. Плиты перекрытия должны опираться на распределительный пояс не менее чем 120 мм. Во внутренних несущих стенах распределительный пояс устраивается на всю ширину стены.

Распределительный пояс может быть из монолитного железобетона или из трех рядов полнотелого кирпича, армированного кладочной сеткой.

Для изготовления железобетонного пояса необходимо использовать бетон класса В15. Пояс заходит на продольные стены на ширину 200-250 мм с обеспечением теплоизоляции торца железобетонного пояса слоем газоблоков толщиной не менее 140 мм. Пояс армируется сетками из арматуры диаметром не менее 10 мм класса АIII.

От торца плиты перекрытия до наружной грани стены здания рекомендуется оставаться слой из газоблоков толщиной 150 мм. Между стеной и торцом плиты должен оставаться пустой зазор толщиной 1-2 см для восприятия температурных деформаций здания. При уменьшении наружного слоя из блоков, зазор между торцом плиты перекрытия и стеной должен дополнительно утепляться эффективным легкодеформируемым утеплителем.

По наружным продольным и поперечным стенам в уровне перекрытия располагают армопояс. сечения арматуры в армопоясе не менее двух стержней диаметром 10мм класса АIII. Стержни должны идти непрерывно по всему периметру и по внутренним стенам. При необходимости сварки между собой прочность сварного шва должна быть выше прочности металла по основному сечению стержней.

Под торцами плит перекрытия, опирающихся на стену, арматурные стержни должны проходить внутри железобетонного пояса. Арматурные стержни выпускаются из железобетонного пояса и привариваются к стержням армопояса продольных стен.

Стержни армопояса в продольных стенах укладываются в специально прорезанные штробы, штробы заполняются клеем.

В случае выполнения распределительного пояса из полнотелого кирпича стержни армопояса прокладывают в блоке под распределительным поясом. Стержни армопояса в продольных и поперечных стенах укладываются в специально прорезанные штробы, штробы заполняются клеем. В углах производят сварку стержней.

Чердачное перекрытие, стропильные конструкции.

Опирание деревянной балки деревянного чердачного (междуэтажного) перекрытия на стену из «ИНСИ-блоков». Торец балки должен устанавливаться в гнездо, вырезанное или оставленное в стене из газоблоков. Глубина опирания балки не менее 250 мм. Частота установки балок определяется расчетом. Балка устанавливается на центрирующую растворную подушку из раствора марки М200. Конец балки оборачивается рубероидом, торец остается открытым. Между торцом и стеной должен оставаться воздушный зазор не менее 20 мм. Деревянные балки должны быть антисептированы и обработаны противопожарными составами.

Крепление скатной кровли к стене из «ИНСИ-блоков» осуществляется через мауэрлат. Мауэрлат крепится к распределительному поясу из монолитного железобетона или полнотелого кирпича рис.7.

Блоки стеновые

Рис.7

в местах опирания стропильной системы

1 - кладка стены; 2 - обвязочный пояс; 3 - мауэрлат; 4 - элементы стропильной крыши (стропильные балки и обрешетки)

Армопояс по наружным продольным и поперечным стенам (включая фронтоны) выполняется из арматуры не менее двух стержней диаметром 10мм класса АIII. Стержни должны идти непрерывно по всему периметру и по внутренним стенам. При необходимости сварки между собой прочность сварного шва должна быть выше прочности металла по основному сечению стержней.

В местах опоры мауэрлата, арматурные стержни должны проходить внутри железобетонного опорнрго пояса. Арматурные стержни выпускаются из железобетонного пояса и привариваются к стержням армопояса продольных стен. Стержни армопояса в продольных стенах укладываются в специально прорезанные штробы, штробы заполняются клеем.

В случае выполнения распределительного пояса из полнотелого кирпича стержни армопояса прокладывают в блоке под распределительным поясом. Стержни армопояса в продольных и поперечных стенах укладываются в специально прорезанные штробы, штробы заполняются клеем. В углах производят сварку стержней.

Все примыкания деревянных элементов к кладке, железобетону, кирпичу или утеплителю должны быть гидроизолированы путем прокладки слоя рубероида. При конструировании кровли должна быть исключена передача горизонтальных сил от распора возникающих в стропильной системе на наружные стены здания. Силы распора должны полностью восприниматься внутренними затяжками стропильной системы.

При устройстве плоской крыши с парапетом, парапет должен быть усилен армопоясом. Армопояс устанавливается под последним сверху поясом кладки.

Перегородки из «ИНСИ-блоков».

Перегородки могут выполняться из «ИНСИ-блоков» толщиной 100мм, 150мм, 200мм, плотностью D500. Кладка перегородок осуществляется на клеевом составе, с толщиной швов 2-5мм. Высота перегородок из «ИНСИ-блоков» подбираются из условия прочности и устойчивости. Перегородки не должны превышать 3 м при толщине блока 100 мм и 5 м при толщине блока 200 мм. С креплением к наружным, внутренним стенам с шагом 1м по высоте. И с шагом 2м к плитам перекрытия по длине перегородки «упругими» анкерами. При высоте более 3м перегородку необходимо армировать стеклосеткой (прочность на разрыв не менее 80кгс/пог. см) или оцинкованной полосой 50х2мм по всей длине в шве кладки.

Для исключения передачи усилий от деформации перекрытий пространство между перегородкой и плитой перекрытия должно быть заполнено уплотнительной прокладкой (пороизол, вилотерм, минплита). В основание перегородки подкладываются войлочные полоски, пространство между которыми заполняется клеем.

Крепление перегородок допускается осуществлять Т-образными анкерами или анкерами из полосовой оцинкованной стали, устанавливаемыми в стену в уровне горизонтальных швов перегородок и стен. К перекрытию полосовые анкера крепятся дюбелями, отгибаются и гвоздится к торцу блока.

По данным европейских производителей, конструкции стен из газобетона плотности D500 с тонкостенной штукатуркой толщиной 100мм , 150мм и 200мм имеют величину звукоизоляции соответственно 39 дБ, 44 дБ и 46дБ. Конструкция перегородки, состоящая из двух слоев газобетоных блоков по 100мм и слоя минеральной ваты 50мм посередине, обеспечивает величину звукоизоляции 52 дБ. При проектировании необходимо обращать внимание на передачу звука через несущие конструкции и пропуски инженерных систем. В основании перегородок подкладывать упругие прокладки, технологические отверстия должны быть заделаны.

Защитно-декоративные покрытия стен

Декоративно-защитные слои со стороны фасада здания могут быть выполнены из кладочных материалов, облицовочных материалов и изделий с механическим креплением, а также штукатурными и окрасочными составами.

Стены из ячеистых блоков с кирпичной облицовкой допускаются для зданий высотой не более 5 этажей (15м). Облицовочная стена полностью опирается на сплошной фундамент или рандбалку. Передача вертикальных усилий от облицовочной стены на кладку не допускается. Для беспрепятственного удаления водяных паров, прошедших через кладку из ячеистых блоков, следует проектировать с вентилируемой воздушной прослойкой. Облицовочная стена связывается с основной стеной с помощью гибких связей. Гибкие связи выполняются из нержавеющей стали, оцинкованной стали или стеклопластика, устанавливаются в швы и забиваются в тело блоков. Количество гибких связей определяется расчетом, но не меньше 3-4 шт. на метр квадратный кладки.

Запрещается соединять облицовочный кирпичный слой с кладкой из ячеистобетонных блоков арматурными сетками, заложенными в швы кладки.

Облицовка с использованием различных вентилируемых фасадов позволяет разрабатывать различные архитектурные элементы, выполнять сложные цветовые решения фасадов, в том числе сочетание различных цветов на одном фасаде. Необходимо обратить внимание на крепежные элементы, обеспечивающие надежное крепление фасада к ячеистому бетону, следовать рекомендациям производителей навесных систем и крепежных элементов.

Для оштукатуривания фасадов целесообразно использовать высококачественные тонкослойные штукатурные смеси, модифицированные полимерными добавками. Все штукатурные составы должны быть модифицированы водоудерживающими добавками из расчета 98% водоудерживающей способности. В помещениях с влажными режимами эксплуатации применяют гидроизоляционные штукатурные составы.

Нанесение штукатурных составов следует начинать при влажности ячеистых блоков не выше 27%. При толщине защитно-декоративного слоя до 10мм включительно его допускается не армировать. Если толщина защитно-декоративного слоя от 10мм до 15мм, для более равномерного распределения усадочных деформаций его необходимо армировать стеклосеткой, микроармирующим строительным волокном по ТУ 2282-006- 1342727-2007 производства ООО «СИ АЙРЛАЙД». При толщине защитно-декоративного слоя от 15мм до 20мм включительно, следует предусмотреть армирование металлической сеткой, микроармирующим строительным волокном. Проектирование защитно- декоративного слоя больше 20мм не допускается.

Для окрашивания применяются различные фасадные краски, не препятствующие процессу «дыхания» блоков и обеспечивающие защиту от увлажнения.

При возведении зданий из блоков используются следующие инструменты:
